Dibujos del proyecto
En este caso se presentan solo algunos de una serie de gráficos que permiten tanto al diseñador con al constructor ponerse de acuerdo para la fabricación de los módulos. Previamente se trabajó con el cliente con otros dibujos en 3D y a color, para la decisión final del modelo a contratar.
Vistas generales de la instalación terminada. Detalles esquina derecha y pasillo interno
Uno de los aspectos importantes a resaltar en este proyecto, es la disposición de los elementos de alto volumen en las paredes del fondo y la derecha. Esto permite que los espacios de trabajo y preparación estén completamente libres y se permita la entrada total de luz natural desde la ventana izquierda. El pasillo interno facilita las labores en un triangulo de desplazamiento estrecho.

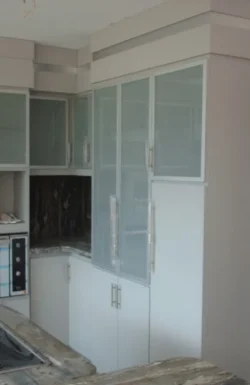

Rincón izquierdo, módulos centrales con empotrado de nevera y hornos; rincón derecho, porta vinos empotrado debajo del tope y cestería metálica
Como principal elemento problemático al momento de resolver la ubicación de los módulos en un empotrado de cocina, los rincones son un verdadero dolor de cabeza. Para facilitar el acceso a estos espacios se prefirió dejarlos libres en la zona intermedia, y así, no construir los módulos completos. De esa manera quedaron pequeños espacios de tope con libre acceso para disposición de algunos utensilios o aparatos.
La vinera es un detalle especial en este modelo, al ser incorporada debajo del tope, para permitir llegarle desde el pasillo frontal de módulos de hornos. La estantería metálica afianza el diseño exterior, con igual material en perfilería, y facilita la fácil disposición de los insumos.
Detalles de construcción de cocina empotrada

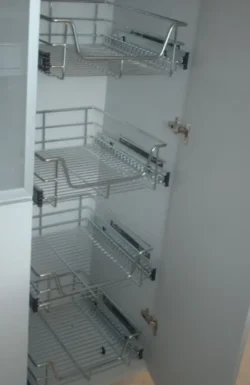

Los gaveteros metálicos extraíbles son una practica ayuda para disponer rápidamente de frascos altos como aceites y salsas. En teste caso se incorpora dentro del pasillo y preferiblemente cerca de la cocina o estufa. Se aprecia, en la tercera imagen, el módulo de alacena en pleno proceso de construcción dentro del taller.
Reparto interno de módulos en península y esquineros
